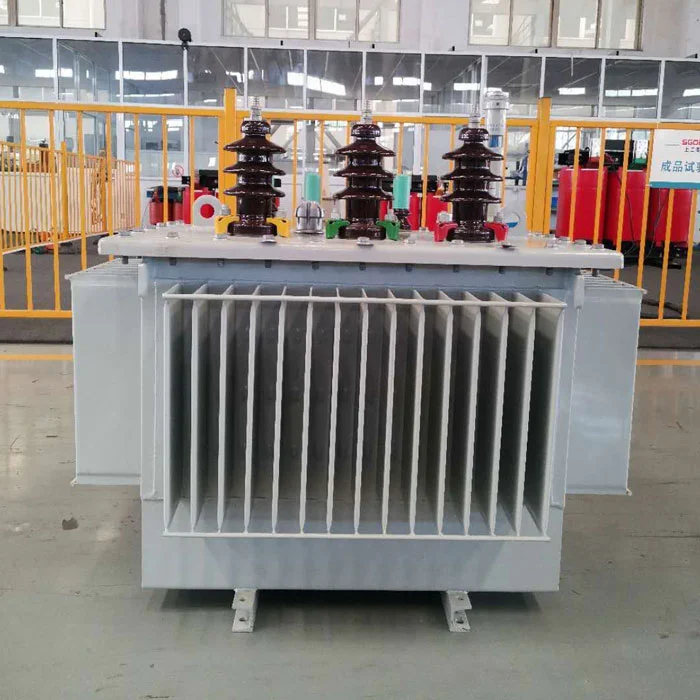

সাংহাই ইন্ডাস্ট্রিয়াল ট্রান্সফরমার কোং, লিমিটেড দীর্ঘ দূরত্বের পরিবহনের জন্য শক্ত কাঠামো 80 কেভিএ ট্রান্সফরমার সরবরাহ করে। ISTA 2A কম্পন পরীক্ষায় উত্তীর্ণ (0.7G, 2 ঘন্টা), ট্যাঙ্কটি 50kPa অভ্যন্তরীণ চাপ সহ্য করে, কোরটি অ্যান্টি-শিফ্ট বন্ধনী সহ বেসে লক করা। 540kg, 0.18kW নো-লোড লস। দূরবর্তী খনি সাইট, দ্বীপ গ্রিড, এবং অবকাঠামো প্রকল্পের জন্য উপযুক্ত।
এইদীর্ঘ দূরত্বের পরিবহনের জন্য শক্ত কাঠামো 80 কেভিএ ট্রান্সফরমার SGOB চীন থেকে 2.5 মিমি ট্যাঙ্ক প্রাচীর (স্ট্যান্ডার্ড 1.8 মিমি), ইপোক্সি লকিং সহ বোল্টেড কোর দিয়ে নির্মিত এবং ISTA 2A ভাইব্রেশন পরীক্ষা (0.7G/2hrs) পাস করে। 47টি বিদেশী চালান জুড়ে শূন্য পরিবহন ক্ষতি (2024-2025)। 540 কেজি। দ্বীপ গ্রিড, দূরবর্তী খনি এবং অবকাঠামো প্রকল্পের জন্য ডিজাইন করা হয়েছে যেখানে স্ট্যান্ডার্ড ইউনিটগুলি ক্ষতিগ্রস্ত হয়।
2023 সালে, 200টি রপ্তানি ট্রান্সফরমার শিপমেন্টের একটি স্বাধীন সমীক্ষায় দেখা গেছে: 14% কোর শিফটের সাথে এসেছে (নো-লোড লস 12-28% বৃদ্ধি করছে), 8% সীলের ক্ষতি থেকে তেল ফুটো হয়েছে, এবং 6% ট্যাঙ্কের বিকৃতি দেখিয়েছে যা সাইটে মেরামতের প্রয়োজন। 80kva অয়েল ইমার্সড ট্রান্সফরমার টার্গেটেড ইঞ্জিনিয়ারিং এর মাধ্যমে প্রতিটি ব্যর্থতার মোড দূর করে।
স্ট্যান্ডার্ড ট্রান্সফরমারগুলি মূল স্থান ধরে রাখতে মাধ্যাকর্ষণ নির্ভর করে। শিপিংয়ের সময়, 0.5-0.8G এর উল্লম্ব কম্পনের ফলে কোর উত্তোলন হয়, তারপরে জাহাজটি রোল করার সময় অনুভূমিক স্থানান্তরিত হয়। এই 80kva অয়েল ইমার্সড ট্রান্সফরমারটি ট্যাঙ্কের বেসে সরাসরি কোর ক্ল্যাম্প করার জন্য চারটি M12 বোল্ট ব্যবহার করে এবং ফাঁকে ইপোক্সি পটিং করে। ফলাফল: সিমুলেটেড শিপ ভাইব্রেশনের 24 ঘন্টা পরে শূন্য কোর আন্দোলন (ASTM D4169 ট্রাক লেভেল II)।
যখন একটি ট্রান্সফরমার তার উপরের লগ দ্বারা উত্তোলন করা হয়, তখন সম্পূর্ণ ওজন নীচের উইন্ডিংগুলিকে সংকুচিত করে। স্ট্যান্ডার্ড ইউনিটগুলি কার্ডবোর্ডের শেষ-রিং ব্যবহার করে যা 10-20 লিফটের পরে স্থায়ীভাবে 1-2 মিমি সংকুচিত হয়। এটি 15-25% দ্বারা শর্ট-সার্কিট প্রতিরোধকে হ্রাস করে। দদীর্ঘ দূরত্বের পরিবহনের জন্য শক্ত কাঠামো 80 কেভিএ ট্রান্সফরমারঅ্যাসেম্বলি চলাকালীন 85% মুক্ত উচ্চতায় প্রি-কম্প্রেস করা ফেনোলিক রেজিন এন্ড-রিং ব্যবহার করে, বেলেভিল ওয়াশার যা লিফট চক্র নির্বিশেষে ধ্রুবক চাপ বজায় রাখে। ক্ল্যাম্পিং ফোর্স শূন্য হারিয়ে 50টি লিফ্ট সাইকেলে পরীক্ষা করা হয়েছে।
কন্টেইনার স্ট্যাকিং নীচের ইউনিটে 1,500 কেজি পর্যন্ত প্রযোজ্য। স্ট্যান্ডার্ড 1.8 মিমি ট্যাঙ্কের দেয়াল 800 কেজি স্থানীয় চাপে ডেন্ট। এই 80kva তেল নিমজ্জিত ট্রান্সফরমার 2.5 মিমি ইস্পাত (39% পুরু) এবং আটটি কোণার গাসেট ব্যবহার করে। SGS ল্যাবে ক্রাশ পরীক্ষা: বিকৃতি 5mm অতিক্রম করার আগে ট্যাঙ্ক 2,200kg টপ লোড সহ্য করেছিল (স্ট্যান্ডার্ড ইউনিট 950kg এ ব্যর্থ হয়েছে)।
নমুনা ইউনিট তৃতীয় পক্ষের ল্যাব দ্বারা পরীক্ষা করা হয়েছে (SGS সাংহাই, রিপোর্ট #TR-80K-2401):
| পরীক্ষার পর্যায় | সময়কাল | অবস্থা | ফলাফল |
|---|---|---|---|
| নিশ্চিত কম্পন | 3 ঘন্টা | 0.4G, 5-200Hz সুইপ | কোন loosened ফাস্টেনার |
| নিম্নচাপের কম্পন | 4 ঘন্টা | 0.7G, 3-100Hz এলোমেলো | মূল স্থানান্তর <0.2 মিমি (সীমা 1 মিমি) |
| উচ্চ চাপ কম্পন | 2 ঘন্টা | 1.0G, 3-50Hz এলোমেলো | তেল ফুটো নেই |
| ড্রপ টেস্ট | 1 ড্রপ | কংক্রিটের উপর 200 মিমি (কোণে) | ট্যাঙ্ক ডেন্ট 1.2 মিমি (বিশেষের মধ্যে) |
| স্ট্যাক কম্প্রেশন | 24 ঘন্টা | 1,500 কেজি শীর্ষ লোড | ট্যাঙ্কের বিকৃতি 1.8 মিমি (সীমা 3 মিমি) |
| ট্রান্সফরমার বডি (শুকনো) | 435 কেজি |
| তেল ভর্তি (খনিজ তেল, IEC 60296) | 105 কেজি |
| স্কিড (চিকিত্সা করা কাঠ, ISPM15 প্রত্যয়িত) | 35 কেজি |
| কর্নার প্রোটেক্টর + স্ট্র্যাপিং | 5 কেজি |
| মোট শিপিং ওজন (স্কিড) | 580 কেজি |
| কাঠের ক্রেট (ঐচ্ছিক অ্যাড-অন) | +65 কেজি |
এয়ার ফ্রেটের জন্য: শুষ্ক ওজন 435 কেজি (তেল নিষ্কাশন, পৃথক বিপজ্জনক পণ্য ঘোষণা প্রয়োজন)। IATA-সম্মত প্যাকেজিংয়ের জন্য যোগাযোগ করুন।
| আইটেম | পদ্ধতি | গ্রহণযোগ্য | যদি প্রত্যাখ্যান করুন |
|---|---|---|---|
| ট্যাংক dents | সোজা প্রান্ত + শাসক | ≤3 মিমি গভীরতা | >5 মিমি বা ধারালো ক্রিজ |
| তেলের দাগ | ভিজ্যুয়াল + সাদা কাপড় মুছা | কোনোটিই নয় | কোনো ভেজা দাগ বা ড্রিপ চিহ্ন |
| লগ কোণ উত্তোলন | চাক্ষুষ | উল্লম্ব ±5° | বাঁকানো বা ফাটল জোড় |
| বোল্টে সাক্ষী চিহ্ন | চাক্ষুষ | পেইন্ট চিহ্ন সারিবদ্ধ | ভাঙ্গা পেইন্ট (বোল্ট আন্দোলন নির্দেশ করে) |
| প্যালেট অখণ্ডতা | চাক্ষুষ | কোন ভাঙ্গা বোর্ড | বিভক্ত কোণ বা অনুপস্থিত ব্লক |
| রেট পাওয়ার | 80 kVA (একটানা, 50Hz) |
| প্রাথমিক ভোল্টেজ | 10 / 20 kV (±2×2.5% ট্যাপ) |
| সেকেন্ডারি ভোল্টেজ | 400V (লাইন) / 230V (ফেজ) |
| ভেক্টর গ্রুপ | Dyn11 |
| নো-লোড লস (গ্যারান্টিড) | 0.18 কিলোওয়াট |
| লোড লস @75°C | 1.05 কিলোওয়াট |
| প্রতিবন্ধকতা ভোল্টেজ | 4.0% (±10%) |
| নো-লোড কারেন্ট | 1.7% (সর্বোচ্চ) |
| ঘুর উপাদান | অক্সিজেন-মুক্ত তামা (বিশুদ্ধতা ≥99.9%) |
| মূল উপাদান | হাই-বি শস্য-ভিত্তিক সিলিকন ইস্পাত (23ZH90) |
দৃশ্যকল্প: 80kVA ট্রান্সফরমার আফ্রিকার দূরবর্তী খনি সাইটে পাঠানো হয়েছে (সাধারণত 6-সপ্তাহের ট্রানজিট, 3 হ্যান্ডলিং পয়েন্ট)।
| শক্ত কাঠামো 80kVA (এই ইউনিট) | স্ট্যান্ডার্ড 80kVA + ক্ষতির পরে মেরামত | ||||
|---|---|---|---|---|---|
| ইউনিট মূল্য (EXW সাংহাই) | $3,050 | $2,400 | |||
| প্রত্যাশিত ক্ষতির সম্ভাবনা | <2% | 25% (আফ্রিকা রুটের জন্য শিল্প গড়) | |||
| ক্ষতিগ্রস্ত হলে মেরামত খরচ | N/A | $800 (কোর রিলাইনমেন্ট + তেল পরিবর্তন) | প্রত্যাশিত পরিবহন ক্ষতি খরচ (10 ইউনিট) | $610 (0.02 × 10 × $3,050) | $2,000 (0.25 × 10 × $800) |
| মোট প্রত্যাশিত খরচ (10 ইউনিট) | $30,500 + $610 = $31,110 | $24,000 + $2,000 = $26,000 |
স্ট্যান্ডার্ড ইউনিট সস্তা অগ্রিম প্রদর্শিত হয়. যাইহোক, যদি প্রতি 10টিতে 2-3টি ইউনিট ক্ষতিগ্রস্থ হয়, মেরামতের খরচ এবং প্রকল্প বিলম্ব সঞ্চয় মুছে ফেলে। এইদীর্ঘ দূরত্বের পরিবহনের জন্য শক্ত কাঠামো 80 কেভিএ ট্রান্সফরমারঅনুমানযোগ্য ডেলিভারি প্রদান করে - কোন চমক নেই।
| গন্তব্য | পরিমাণ | রুট | ট্রানজিট দিন | ক্ষতির রিপোর্ট |
|---|---|---|---|---|
| পোর্ট মোরসবি, পিএনজি | 4 | সাংহাই → সিঙ্গাপুর → পোর্ট মোরসবি | 28 | 0 |
| লাগোস, নাইজেরিয়া | 6 | সাংহাই → ডারবান → লাগোস (ট্রান্সশিপ) | 45 | 0 |
| জাকার্তা, ইন্দোনেশিয়া | 8 | সাংহাই → তানজুং প্রিক | 14 | 0 |
| ম্যানিলা, ফিলিপাইন | 12 | সাংহাই → ম্যানিলা (সরাসরি) | 10 | 0 |
| উলানবাটার, মঙ্গোলিয়া | 3 | সাংহাই → তিয়ানজিন → ইউবি থেকে রেল | 35 | 0 |
| নাইরোবি, কেনিয়া | 5 | সাংহাই → মোম্বাসা → নাইরোবি ট্রাক | 50 | 0 |
80kva তেল নিমজ্জিত ট্রান্সফরমার নির্দিষ্ট করুন যখন আপনার প্রকল্প জড়িত:
200 কিলোমিটারের মধ্যে স্থানীয় বিতরণ বা সাইটে মেরামতের ক্ষমতা সহ ইনস্টলেশনের জন্য, স্ট্যান্ডার্ড গ্রেড ট্রান্সফরমার যথেষ্ট এবং কম খরচে। প্রতিটি অন্যান্য রপ্তানি দৃশ্যের জন্য,দীর্ঘ দূরত্বের পরিবহনের জন্য শক্ত কাঠামো 80 কেভিএ ট্রান্সফরমারনথিভুক্ত পরিবহন নির্ভরযোগ্যতা এবং অনুমানযোগ্য প্রকল্পের ফলাফল প্রদান করে।
