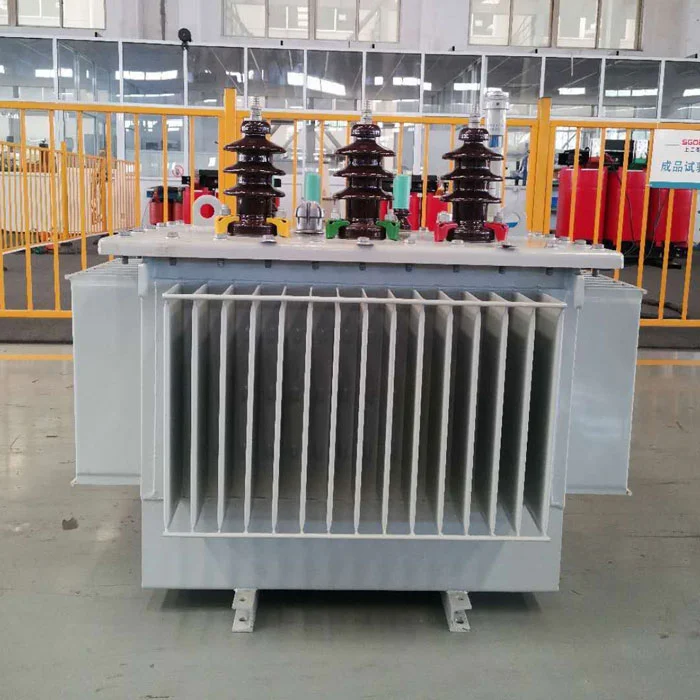

Shanghai Industrial Transformer Co., Ltd. বাণিজ্যিক বিদ্যুৎ বিতরণের জন্য 80 kVA তেল নিমজ্জিত ট্রান্সফরমার সরবরাহ করে। প্রাথমিক আবেদন: বাণিজ্যিক সুবিধার জন্য 10kV/20kV থেকে 0.4kV-এ ধাপ-ডাউন। নো-লোড লস 0.18kW, লোড লস 1.05kW। বার্ষিক বিদ্যুৎ খরচ প্রায়। 50% গড় লোডে $420। মোট ওজন 540 কেজি।
প্রস্তুতকারক:সাংহাই ইন্ডাস্ট্রিয়াল ট্রান্সফরমার কোং লিমিটেড (আনুমানিক 2007)
দবাণিজ্যিক বিদ্যুৎ বিতরণের জন্য 80 kVA তেল নিমজ্জিত ট্রান্সফরমারসুবিধার দোকান (300-500m²), কমিউনিটি ক্লিনিক, ছোট হোটেল (20-30 রুম), এবং 0.4kV এ 150-250 অ্যাম্পিয়ারের মধ্যে মোট সংযুক্ত লোড সহ হালকা উত্পাদন কর্মশালা সহ ছোট থেকে মাঝারি বাণিজ্যিক সুবিধাগুলির জন্য একটি সাধারণ স্পেসিফিকেশন।
| সরঞ্জামের ধরন | পরিমাণ | সাবটোটাল লোড (kVA) |
|---|---|---|
| LED আলো (প্রতিটি 100W) | 100 ফিক্সচার | 10 |
| HVAC (প্রতিটি 5kW কুলিং) | 4 ইউনিট | 20 |
| লিফট (7.5 কিলোওয়াট) | 1 ইউনিট | 8 |
| পয়েন্ট-অফ-সেল সিস্টেম + আইটি | 10টি ওয়ার্কস্টেশন | 5 |
| হিমায়ন (বাণিজ্যিক কুলার) | 6 ইউনিট | 12 |
| বিবিধ আউটলেট | - | 15 |
| মোট সাধারণ লোড | 70 কেভিএ | |
| নিরাপত্তা মার্জিন | 10 কেভিএ |
বাণিজ্যিক পাওয়ার ডিস্ট্রিবিউশনের জন্য এই 80 kVA তেল নিমজ্জিত ট্রান্সফরমারটি ভবিষ্যতের সম্প্রসারণের জন্য 10-15% ক্ষমতা রিজার্ভ সহ উপরের সাধারণ বাণিজ্যিক মিশ্রণকে সমর্থন করে।
| রেটেড ক্ষমতা | 80 কেভিএ |
| প্রাথমিক ভোল্টেজ | 10 ±2×2.5% / 20 kV |
| সেকেন্ডারি ভোল্টেজ | 400V / 230V তিন-ফেজ |
| ফ্রিকোয়েন্সি | 50 Hz |
| সংযোগ গ্রুপ | Dyn11 (মান) |
| নো-লোড লস (মাপা) | ≤0.18 কিলোওয়াট (সাধারণত 0.176-0.179) |
| লোড লস @75°C | ≤1.05 কিলোওয়াট |
| প্রতিবন্ধকতা | 4% |
| নো-লোড কারেন্ট | ≤1.7% (সাধারণত 1.5-1.6%) |
| মোট ভর | 540 কেজি (তেল ভর প্রায় 105 কেজি) |
| শিপিং মাত্রা | 950 × 600 × 1250 মিমি (ক্রেটেড) |
| কুলিং পদ্ধতি | ONAN (তেল প্রাকৃতিক বায়ু প্রাকৃতিক) |
| 1 মিটার দূরত্বে শব্দের মাত্রা | ≤55 dB(A) |
| প্যারামিটার | কারখানা পরীক্ষার গড় | আইইসি সীমা | স্ট্যাটাস |
|---|---|---|---|
| নো-লোড লস | 0.177 কিলোওয়াট | 0.20 কিলোওয়াট (সর্বোচ্চ) | সীমার নিচে 11.5% |
| লোড লস | 1.04 কিলোওয়াট | 1.10 কিলোওয়াট | সীমার নিচে 5.5% |
| নো-লোড কারেন্ট | 1.55% | 2.0% | সীমার নিচে 22.5% |
গণনার ভিত্তিতে: 80kVA ট্রান্সফরমার 50% গড় লোড (40 kVA), পাওয়ার ফ্যাক্টর 0.85, অপারেটিং ঘন্টা 5,840 ঘন্টা/বছর (16h/দিন × 365 দিন), বিদ্যুতের হার $0.12/kWh.
| ক্ষতির ধরন | শক্তি (কিলোওয়াট) | বার্ষিক শক্তি (kWh) | বার্ষিক খরচ |
|---|---|---|---|
| নো-লোড লস (24/7) | 0.18 | 1,577 | $189 |
| লোড লস (50% লোডে) | 1.05 × (0.5)² = 0.26 | 1,518 | $182 |
| মোট | 0.44 গড় | 3,095 | $371 |
60% গড় লোডে (48 kVA), বার্ষিক খরচ প্রায় $440 বেড়ে যায়।
বাণিজ্যিক ট্রান্সফরমারগুলি প্রায়ই দখলকৃত স্থানের কাছাকাছি ইনস্টল করা হয়। এতে গোলমালের উৎস ও প্রশমনবাণিজ্যিক বিদ্যুৎ বিতরণের জন্য 80 kVA তেল নিমজ্জিত ট্রান্সফরমার:
| গোলমালের উৎস | অবদান | এই মডেলে প্রশমন |
|---|---|---|
| কোর ম্যাগনেটোস্ট্রিকশন | ৭০% | ফ্লাক্সের ঘনত্ব কমে 1.65T (বনাম 1.70T স্ট্যান্ডার্ড) |
| কুলিং ফ্যান (যদি সজ্জিত থাকে) | 0% | কোন ভক্ত নেই - শুধুমাত্র ONAN |
| ট্যাঙ্কের কম্পন | 20% | কোর এবং ট্যাঙ্কের মধ্যে অ্যান্টি-ভাইব্রেশন প্যাড |
| ম্যাগনেটিক হুম | 10% | স্টেপ-ল্যাপ কোর জয়েন্টগুলি |
| সুবিধার ধরন | সাধারণত সর্বোচ্চ চাহিদা | প্রস্তাবিত রেটিং | কেন |
|---|---|---|---|
| ছোট সুবিধার দোকান (200m²) | 25-35 কেভিএ | 50kVA | 80kVA বড় |
| সুপারমার্কেট (500m²) | 55-70 কেভিএ | 80kVA | সাধারণ লোড মেলে |
| ছোট হোটেল (25 কক্ষ) | 50-65 কেভিএ | 80kVA | এসি লোড শিখর জন্য অনুমতি দেয় |
| কমিউনিটি হেলথ ক্লিনিক | 40-60 কেভিএ | 80kVA | চিকিৎসা সরঞ্জাম ঢেউ মার্জিন |
| হালকা মেশিনের দোকান (3-5 মেশিন) | 50-75 কেভিএ | 80kVA | মোটর স্টার্টিং কারেন্ট |
| অফিস বিল্ডিং (1500m²) | 60-85 কেভিএ | 100kVA | 80kVA সীমান্তরেখা |
যদি আপনার সর্বোচ্চ চাহিদা 70 কেভিএ 4 টানা ঘন্টার বেশি সময় ধরে থাকে, তাহলে পরিবর্তে 100 কেভিএ নির্বাচন করুন।
| প্রয়োজনীয়তা | এই 80kVA ইউনিট | নোট |
|---|---|---|
| মেঝে এলাকা প্রয়োজন | 0.45 m² (870×510mm) | প্লাস 600 মিমি সামনে অ্যাক্সেস |
| ফ্লোর লোড হচ্ছে | 540 কেজি + তেল ধারণ | 1,000 kg/m² সর্বনিম্ন |
| সিলিং উচ্চতা | 2.2 মি সর্বনিম্ন | বুশিং অ্যাক্সেসের জন্য |
| বায়ুচলাচল খোলার | 0.15 m² ইনলেট + আউটলেট | প্রাকৃতিক পরিচলন |
| অগ্নি সুরক্ষা | IEC 60076-12 কমপ্লায়েন্ট রুম | গৃহমধ্যস্থ তেল-ভরা জন্য বাধ্যতামূলক |
| দাহ্য পদার্থ থেকে ক্লিয়ারেন্স | 1.5 মি | প্রতি NFPA 70 |
প্রতিটি 80 কেভিএ তেল নিমজ্জিত ট্রান্সফরমার বাণিজ্যিক বিদ্যুৎ বিতরণ জাহাজের জন্য একটি পরীক্ষা প্রতিবেদন সহ এই পরিমাপ করা মানগুলি (শুধু "পাস/ফেল" নয়):
ক্রেতারা প্রোডাকশন ব্যাচে ক্রমিক নম্বর সহ একটি পিডিএফ রিপোর্ট পান।
Shanghai Industrial Transformer Co., Ltd. জানুয়ারী 2024 এবং জানুয়ারী 2026 এর মধ্যে 80kVA (S11-M-80/10) এর 47টি ইউনিট প্রেরণ করেছে৷
এই ইউনিটগুলি ফিলিপাইন (12 ইউনিট), ইন্দোনেশিয়া (8 ইউনিট), নাইজেরিয়া (6 ইউনিট), ভিয়েতনাম (5 ইউনিট) এবং দেশীয় চীন (16 ইউনিট) গ্রাহকদের কাছে বিতরণ করা হয়েছিল। রেফারেন্স গ্রাহকদের জন্য যোগাযোগের তথ্য গোপনীয়তা চুক্তির অধীনে প্রদান করা যেতে পারে।
এইবাণিজ্যিক বিদ্যুৎ বিতরণের জন্য 80 kVA তেল নিমজ্জিত ট্রান্সফরমারফ্যাক্টরি-মাপা গড় নো-লোড লস 0.177kW, নয়েজ লেভেল ≤55 dB(A), এবং পাঠানো 47 ইউনিট জুড়ে শূন্য ওয়ারেন্টি দাবি সরবরাহ করে। এটি সুপারমার্কেট, ছোট হোটেল এবং হালকা বাণিজ্যিক সুবিধার জন্য উপযুক্ত যার জন্য 0.4kV তে 150-250A পরিষেবা প্রয়োজন৷
