বিদ্যুৎ বিতরণের ক্রমবর্ধমান আড়াআড়িতে, নির্মাতারা ট্রান্সফরমার তৈরি করতে ক্রমাগত উদ্ভাবন করছে যা আরও দক্ষ, নির্ভরযোগ্য এবং টেকসই। SGOB 315kva ড্রাই ট্রান্সফরমার এই অগ্রগতিগুলিকে মূর্ত করে, পারফরম্যান্স উন্নত করতে এবং পরিবেশগত প্রভাব কমাতে উন্নত উপকরণ এবং প্রযুক্তির ব্যবহার করে৷
স্মার্ট গ্রিড প্রযুক্তি এবং ইন্টারনেট অফ থিংস (IoT) এর একীকরণ শিল্পকে রূপান্তরিত করছে, দূরবর্তী পর্যবেক্ষণ এবং পূর্বাভাসমূলক রক্ষণাবেক্ষণ সক্ষম করছে। এটি শেষ-ব্যবহারকারীদের ট্রান্সফরমার কর্মক্ষমতা অপ্টিমাইজ করতে, ডাউনটাইম কমাতে এবং এর আয়ুষ্কাল বাড়াতে, সামগ্রিক অপারেশনাল দক্ষতা বাড়াতে দেয়।
The SGOB 315kva Dry Transformer represents the pinnacle of electrical engineering, tailored to meet the diverse needs of industrial, commercial, and institutional sectors. With a robust power capacity of 315 kilovolt-amperes (kva), this transformer offers unparalleled performance, reliability, and efficiency in a variety of power distribution applications.
SGOB 315kva ড্রাই ট্রান্সফরমার, চীনের একটি স্বনামধন্য প্রস্তুতকারক এবং সরবরাহকারী দ্বারা উত্পাদিত, বৈদ্যুতিক প্রকৌশল উৎকর্ষের শীর্ষকে উপস্থাপন করে। এই ট্রান্সফরমারগুলি শক্তিশালী, দক্ষ এবং দীর্ঘস্থায়ী শক্তি সমাধান প্রদানের জন্য নির্ভুলতা এবং অত্যাধুনিক প্রযুক্তির সাথে ইঞ্জিনিয়ার করা হয়েছে। শিল্পের একটি নেতৃস্থানীয় প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, কোম্পানিটি নিশ্চিত করে যে প্রতিটি SGOB 315kva ড্রাই ট্রান্সফরমার আন্তর্জাতিক স্পেসিফিকেশন এবং ক্লায়েন্টের প্রত্যাশা পূরণ করে বা তার চেয়ে বেশি মান নিয়ন্ত্রণের সর্বোচ্চ মানের গ্যারান্টি দেয়। বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত, এই ট্রান্সফরমারগুলি বিশ্বব্যাপী বিদ্যুৎ বিতরণ ব্যবস্থার নির্ভরযোগ্যতা এবং দক্ষতা বাড়ানোর জন্য ডিজাইন করা হয়েছে।
পণ্য বৈশিষ্ট্য

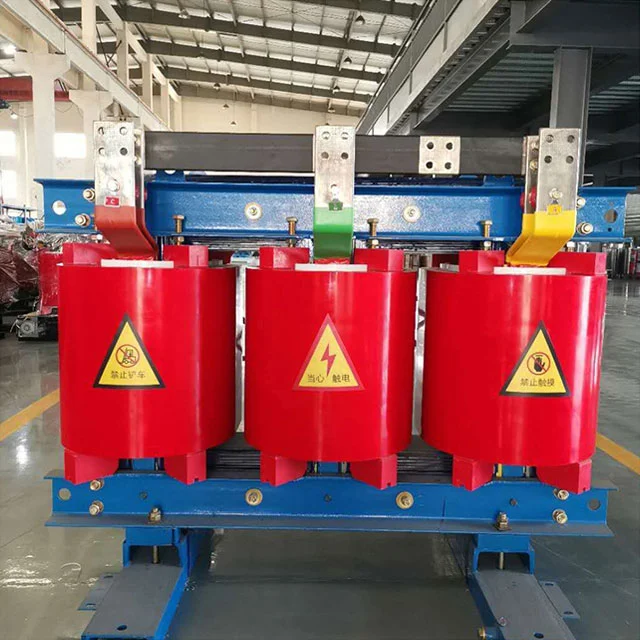

সাংহাই ইন্ডাস্ট্রিয়াল ট্রান্সফরমার কোং লিমিটেড দ্বারা উত্পাদিত ইপোক্সি রেজিন কাস্ট 315kva ড্রাই ট্রান্সফরমার উন্নত বিদেশী প্রযুক্তি প্রবর্তন করে শেনিয়াং ট্রান্সফরমার গবেষণা ইনস্টিটিউটের সহযোগিতায় তৈরি এবং ডিজাইন করা হয়েছে। পণ্যের নির্ভরযোগ্যতা সূচক আন্তর্জাতিক উন্নত স্তরে পৌঁছেছে।
SGOB 315kva ড্রাই ট্রান্সফরমার নিরাপদ, শিখা-প্রতিরোধী এবং ফায়ার-প্রুফ, দূষণ-মুক্ত, এবং সরাসরি লোড সেন্টারে ইনস্টল করা যেতে পারে। এটি রক্ষণাবেক্ষণ-মুক্ত, ইনস্টল করা সহজ, কম ব্যাপক অপারেটিং খরচ, কম ক্ষতি, ভাল আর্দ্রতা-প্রমাণ কার্যক্ষমতা, 100% আর্দ্রতায় সাধারণত কাজ করতে পারে এবং শাটডাউনের পরে প্রাক-শুকানো ছাড়াই চালু করা যেতে পারে। এটিতে কম আংশিক স্রাব, কম শব্দ, শক্তিশালী তাপ অপচয় ফাংশন রয়েছে এবং বাধ্যতামূলক বায়ু শীতল অবস্থার অধীনে 150% রেট লোডে কাজ করতে পারে।
SGOB 315kva ড্রাই ট্রান্সফরমার এখন উচ্চ-বৃদ্ধি ভবন, বাণিজ্যিক কেন্দ্র, বিমানবন্দর, স্টেশন, ডক, সাবওয়ে, কারখানা, ভূগর্ভস্থ বিতরণ স্টেশন, অফশোর তেল ড্রিলিং প্ল্যাটফর্ম, পাওয়ার প্ল্যান্ট এবং কঠোর পরিবেশ এবং ব্যবহারের শর্ত সহ অন্যান্য জায়গায় ব্যাপকভাবে ব্যবহৃত হয়।
প্রধান উপকরণ এবং বৈশিষ্ট্য
কয়েলটি কন্ডাক্টর হিসাবে F-শ্রেণীর উত্তাপযুক্ত তামার তার এবং নিরোধক হিসাবে গ্লাস ফাইবার এবং ইপোক্সি রজন যৌগিক উপাদান ব্যবহার করে। এর সম্প্রসারণ সহগ তামার পরিবাহীর কাছাকাছি এবং এর ভালো প্রভাব প্রতিরোধ ক্ষমতা, তাপমাত্রা পরিবর্তন প্রতিরোধ এবং ফাটল প্রতিরোধ ক্ষমতা রয়েছে। গ্লাস ফাইবার এবং ইপোক্সি রজনের সমস্ত উপাদান স্ব-নির্বাপক এবং জ্বলতে থাকবে না। একই সময়ে, উচ্চ-ভোল্টেজ কয়েলটি 1mbar ভ্যাকুয়াম অবস্থার অধীনে ইপোক্সি রজন দিয়ে ঢালাই করা হয় এবং কয়েলের ভিতরে কোন বুদবুদ নেই, এটি নিশ্চিত করে যে কয়েলটির আংশিক স্রাব ছোট। একই সময়ে, ট্রান্সফরমারের ক্ষতি কার্যকরভাবে হ্রাস করা হয়।
The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.
কম ভোল্টেজ এবং উচ্চ কারেন্ট কয়েলের জন্য, শর্ট সার্কিট হওয়ার সময় শর্ট সার্কিট স্ট্রেস বড় হয় এবং কম ভোল্টেজ বাঁকগুলির সংখ্যা ছোট হয়। কম ভোল্টেজের কারেন্ট যত বড় হবে, তারের উইন্ডিং টাইপ ব্যবহার করার সময় অস্থির অ্যাম্পিয়ার-টার্নের সমস্যা তত বেশি হবে। তাপ অপচয়ের সমস্যাটিও বিবেচনা করা দরকার। এই সময়ে, কম ভোল্টেজের জন্য ফয়েল উইন্ডিং ব্যবহার উপরের সমস্যাগুলি আরও ভালভাবে সমাধান করতে পারে। প্রথমত, ফয়েল পণ্যগুলিতে অক্ষীয় বাঁক এবং অক্ষীয় ঘুরানো সর্পিল কোণ থাকে না। উচ্চ এবং নিম্ন ভোল্টেজ উইন্ডিংগুলির অ্যাম্পিয়ার-টার্ন ভারসাম্যপূর্ণ, এবং শর্ট সার্কিট ঘটলে ট্রান্সফরমারের অক্ষীয় চাপ ছোট হয়। দ্বিতীয়ত, এর পাতলা নিরোধক কারণে, মাল্টি-লেয়ার এয়ার ডাক্টগুলি প্রক্রিয়ায় ইচ্ছামত সেট করা যেতে পারে এবং তাপ অপচয়ের সমস্যাটিও আরও ভালভাবে সমাধান করা যায়। কুণ্ডলীর অভ্যন্তরীণ ঢালাই সম্পূর্ণ স্বয়ংক্রিয় ফয়েল উইন্ডিং মেশিনে জেনন সুরক্ষা ঢালাই গ্রহণ করে, যার উচ্চ নির্ভুলতা, কম ঢালাই প্রতিরোধের, এবং কোনও বাহ্যিক ঢালাই প্রক্রিয়া নেই। ডিএমডি ইনসুলেশন ওয়াইন্ডিং লেয়ারের মধ্যে ব্যবহার করা হয়, এবং প্রান্তগুলি ঘুরানোর পরে রজন দিয়ে সিল করা হয় এবং নিরাময় করা হয়।
ক্রস-ফ্লো টপ-ব্লোয়িং কুলিং ফ্যান গৃহীত হয়, যার বৈশিষ্ট্য কম শব্দ, উচ্চ বাতাসের চাপ, সুন্দর চেহারা, ইত্যাদি এবং ট্রান্সফরমারের ওভারলোড ক্ষমতা বাড়ায়। ট্রান্সফরমার অপারেশনের নিরাপত্তা এবং নির্ভরযোগ্যতা উন্নত করতে তাপমাত্রা নিয়ন্ত্রণ একটি বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে।
পণ্যের বর্ণনা
ইপোক্সি রজন উত্তাপযুক্ত শুষ্ক টাইপ ট্রান্সফরমার খুব নিরাপদ পণ্য। এটি সরাসরি লোড সেন্টারে ইনস্টল করা যেতে পারে। এটি প্রাক-শুকানো ছাড়াই 100% আর্দ্রতার পরিবেশে ভাল কাজ করে। এটি নির্মাণ ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে, বাণিজ্যিক কেন্দ্র, বিমানবন্দর, স্টেশন, বন্দর, পাতাল রেল, কারখানা, ভূগর্ভস্থ বিদ্যুৎ বিতরণ স্টেশন, অফশোর তেল ড্রিলিং প্ল্যাটফর্ম, পাওয়ার প্লান্ট ইত্যাদি।
পণ্য বৈশিষ্ট্য
● আগুন-প্রতিরোধী
● আর্দ্রতা প্রতিরোধের
● সহজ রক্ষণাবেক্ষণ এবং ইনস্টলেশন
● রুক্ষ পরিবেশের পরিস্থিতিতে ভালভাবে চলছে
● অ-দূষণকারী পণ্য
● Low loss during the comprehensive operation
প্যারামিটার
মডেল | কোন লোড লস (প) |
লোড লস (120%) |
ইমপেন্ডেন্স (%) |
নোলোড কারেন্ট (%) |
নয়েজ লেভেল (এলপিএ) dB |
ওজন (কেজি) |
SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
মডেল | মাত্রা(MM) | |||||||||
a | b | c | d | e | f | g | h | K1 | K2 | |
SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
মডেল | ক্যাপাসিটি (কেভিএ) | দৈর্ঘ্য (এমএম) |
প্রস্থ (মিমি) | উচ্চতা (এমএম) |
LONGITUDINAL (MM) | অনুভূমিক (এমএম) | ওজন (কেজি) |
SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
কোম্পানির প্রোফাইল
Shanghai Industry Transformers Co., Ltd (SGOB) হল বৈদ্যুতিক বন্টন সরঞ্জামের একটি পূর্ণ-পরিসর সরবরাহকারী। আমাদের পণ্য অন্তর্ভুক্ত:
● তেলে নিমজ্জিত ট্রান্সফরমার
● 35KV oil-immersed transformers
● Expoxy resin insulation dry-type power transformers
● নিরাকার খাদ বন্টন ট্রান্সফরমার
● Photovoltaic transformers
● বায়ু শক্তি ট্রান্সফরমার
● বক্স-শৈলী সাবস্টেশন ট্রান্সফরমার
আমাদের কোম্পানি 2007 সালে প্রতিষ্ঠিত হয়েছিল এবং আজ একটি 40,000 বর্গমিটার ওয়ার্কশপ এবং 200 জনেরও বেশি কর্মচারী রয়েছে। আমাদের পণ্য বিদ্যুত উত্পাদন এবং বিতরণ, কয়লা উৎপাদন, ধাতুবিদ্যা, তেল ও গ্যাস, রাসায়নিক, নির্মাণ, বন্দর, বিমানবন্দর, রেলওয়ে এবং পৌরসভা অবকাঠামোর মতো বিস্তৃত শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
আমরা বৈদ্যুতিক ক্যাবিনেট এবং ঘের, সুইচগিয়ার বাক্সের মতো সম্পর্কিত সরঞ্জামগুলিও উত্পাদন করি বর্তমানে, আমরা আমাদের পণ্যের লাইনকে অন্যান্য পাওয়ার-সম্পর্কিত এলাকায় প্রসারিত করছি যেমন গরম সঙ্কুচিত সংযোগকারী, বৈদ্যুতিক তার এবং সংশ্লিষ্ট যান্ত্রিক সরঞ্জাম ইত্যাদি। আমাদের লক্ষ্য হল একটি ওয়ান-স্টপ তৈরি করা। আমাদের বিশ্বব্যাপী গ্রাহক বেসের জন্য বৈদ্যুতিক সরঞ্জাম এবং যন্ত্রাংশ সরবরাহ প্ল্যাটফর্ম।
আমরা সর্বোচ্চ মানের পণ্য সরবরাহ করতে আমাদের কঠোর মান নিয়ন্ত্রণ ব্যবস্থার উপর নির্ভর করি। আমাদের 200 জন কর্মচারীর মধ্যে 46 জন প্রকৌশলী অভিজ্ঞ। আমাদের মান ব্যবস্থার জন্য যোগ্যতা অন্তর্ভুক্ত রয়েছে:
● চীনের ন্যাশনাল ট্রান্সফরমার কোয়ালিটি সুপারভিশন সেন্টার
● ISO-9001:2008 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম
● ISO-14001:2004 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম
● OHSMS18000 স্বাস্থ্য ও নিরাপত্তা ব্যবস্থা
আমাদের পেটেন্ট:
আমাদের উত্পাদন এবং গুণমান পরীক্ষার ক্ষমতা অন্তর্ভুক্ত:
● স্বয়ংক্রিয় ফয়েল ঘুর
● Digital silicone steel sheeting and slitting
● সম্পূর্ণ স্বয়ংক্রিয় ভ্যাকুয়াম শুকানোর ওভেন এবং বার্নিশ লাইন
● HAEFLY আংশিক স্রাব পরীক্ষক
● HAEFLY পাওয়ার বিশ্লেষক
● HAEFLY সুরেলা বিশ্লেষক
ফলাফল হল আপনার পরিকাঠামো বিনিয়োগ সর্বাধিক করার জন্য উচ্চ দক্ষতা, কম শক্তি অপচয় এবং কম শব্দের একটি উচ্চতর পণ্য।
