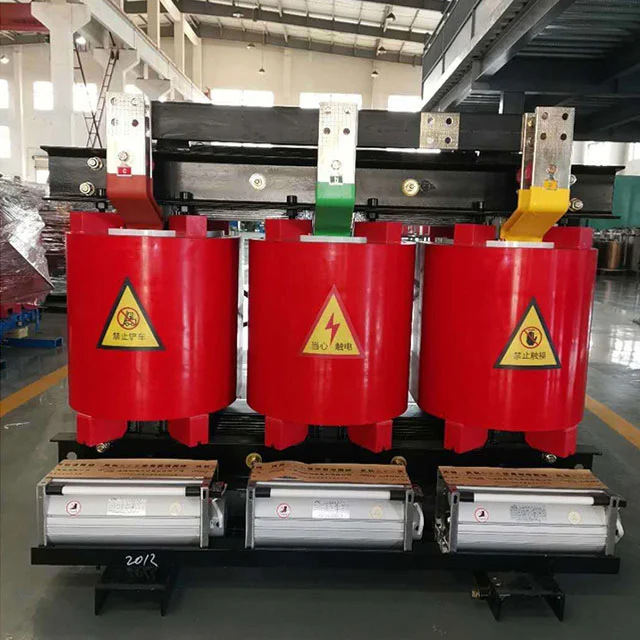

The SGOB 2500kva Dry Transformer is a high-performance electrical device designed to meet the rigorous power demands of industrial and commercial settings. With a power rating of 2500 kilovolt-amperes (kva), this transformer offers unparalleled reliability and efficiency.
SGOB 2500kva ড্রাই ট্রান্সফরমার সর্বোত্তম অপারেটিং তাপমাত্রা বজায় রাখতে, শব্দ দূষণ এবং তাপ উত্পাদন হ্রাস করতে উন্নত কুলিং সিস্টেমের সাথে সজ্জিত। এর শক্তি-দক্ষ নকশা বিদ্যুতের ক্ষতি কমিয়ে দেয় এবং লোডে পাওয়ার ডেলিভারি সর্বাধিক করে, শক্তি সঞ্চয় করে এবং অপারেশনাল খরচ কমায়।
ট্রান্সফরমারটি নির্দিষ্ট গ্রাহকের প্রয়োজনীয়তা অনুসারে কাস্টমাইজযোগ্য, বিভিন্ন অ্যাপ্লিকেশনের সাথে মানানসই বিকল্পের একটি পরিসীমা প্রদান করে। এর মডুলার ডিজাইন সহজে অ্যাক্সেস এবং রক্ষণাবেক্ষণের অনুমতি দেয়, ডাউনটাইম কমিয়ে দেয় এবং ট্রান্সফরমারের আয়ু বাড়ায়। উপরন্তু, SGOB 2500kva ড্রাই ট্রান্সফরমার সমস্ত প্রাসঙ্গিক শিল্প মান এবং প্রবিধান পূরণ করে, সমস্ত অ্যাপ্লিকেশনে নিরাপত্তা এবং সম্মতি নিশ্চিত করে।
পণ্য বৈশিষ্ট্য
সাংহাই ইন্ডাস্ট্রিয়াল ট্রান্সফরমার কোং লিমিটেড দ্বারা উত্পাদিত ইপোক্সি রজন কাস্ট 2500kva ড্রাই ট্রান্সফরমার উন্নত বিদেশী প্রযুক্তি প্রবর্তন করে শেনিয়াং ট্রান্সফরমার রিসার্চ ইনস্টিটিউটের সহযোগিতায় তৈরি এবং ডিজাইন করা হয়েছে। পণ্যের নির্ভরযোগ্যতা সূচক আন্তর্জাতিক উন্নত স্তরে পৌঁছেছে।
SGOB 2500kva ড্রাই ট্রান্সফরমার নিরাপদ, শিখা-প্রতিরোধী এবং ফায়ার-প্রুফ, দূষণ-মুক্ত, এবং সরাসরি লোড সেন্টারে ইনস্টল করা যেতে পারে। এটি রক্ষণাবেক্ষণ-মুক্ত, ইনস্টল করা সহজ, কম ব্যাপক অপারেটিং খরচ, কম ক্ষতি, ভাল আর্দ্রতা-প্রমাণ কার্যক্ষমতা, 100% আর্দ্রতায় সাধারণত কাজ করতে পারে এবং শাটডাউনের পরে প্রাক-শুকানো ছাড়াই চালু করা যেতে পারে। এটিতে কম আংশিক স্রাব, কম শব্দ, শক্তিশালী তাপ অপচয় ফাংশন রয়েছে এবং বাধ্যতামূলক বায়ু শীতল অবস্থার অধীনে 150% রেট লোডে কাজ করতে পারে।
SGOB 2500kva ড্রাই ট্রান্সফরমার এখন উচ্চ-বৃদ্ধি বিল্ডিং, বাণিজ্যিক কেন্দ্র, বিমানবন্দর, স্টেশন, ডক, সাবওয়ে, কারখানা, ভূগর্ভস্থ বিতরণ স্টেশন, অফশোর তেল ড্রিলিং প্ল্যাটফর্ম, পাওয়ার প্ল্যান্ট এবং কঠোর পরিবেশ এবং ব্যবহারের শর্ত সহ অন্যান্য স্থানে ব্যাপকভাবে ব্যবহৃত হয়।
প্রধান উপকরণ এবং বৈশিষ্ট্য
কয়েলটি কন্ডাক্টর হিসাবে F-শ্রেণীর উত্তাপযুক্ত তামার তার এবং নিরোধক হিসাবে গ্লাস ফাইবার এবং ইপোক্সি রজন যৌগিক উপাদান ব্যবহার করে। এর সম্প্রসারণ সহগ তামার পরিবাহীর কাছাকাছি এবং এর ভালো প্রভাব প্রতিরোধ ক্ষমতা, তাপমাত্রা পরিবর্তন প্রতিরোধ এবং ফাটল প্রতিরোধ ক্ষমতা রয়েছে। গ্লাস ফাইবার এবং ইপোক্সি রজনের সমস্ত উপাদান স্ব-নির্বাপক এবং জ্বলতে থাকবে না। একই সময়ে, উচ্চ-ভোল্টেজ কয়েলটি 1mbar ভ্যাকুয়াম অবস্থার অধীনে ইপোক্সি রজন দিয়ে ঢালাই করা হয় এবং কয়েলের ভিতরে কোন বুদবুদ নেই, এটি নিশ্চিত করে যে কয়েলটির আংশিক স্রাব ছোট। একই সময়ে, ট্রান্সফরমারের ক্ষতি কার্যকরভাবে হ্রাস করা হয়।
ট্রান্সফরমারের আয়রন কোর 30EH120 সিরিজের উচ্চ-ব্যপ্তিযোগ্য কোল্ড-রোল্ড সিলিকন স্টিল শীট দিয়ে তৈরি, যাতে নিপ্পন স্টিল, জাপান থেকে আমদানি করা সুশৃঙ্খল গ্রেইন ওরিয়েন্টেশন, 45° ফুল-বেভেল জয়েন্ট এবং চার-স্তরের স্টেপ-বাই-স্ট্যাকিং। আর্দ্রতা এবং মরিচা রোধ করতে আয়রন কোরের পৃষ্ঠটি অন্তরক রজন পেইন্ট দিয়ে সিল করা হয়েছে এবং দুটি ক্ল্যাম্প এবং ফাস্টেনারে ক্ষয়-বিরোধী প্রতিরক্ষামূলক স্তর রয়েছে। সম্পূর্ণ আয়রন কোর একটি নন-স্ট্যাকড আয়রন জোয়াল এবং স্টিলের টান প্লেট গঠন গ্রহণ করে, যা কার্যকরভাবে নো-লোড লস, নো-লোড কারেন্ট এবং আয়রন কোর শব্দ কমিয়ে দেয়।
কম ভোল্টেজ এবং উচ্চ কারেন্ট কয়েলের জন্য, শর্ট সার্কিট হওয়ার সময় শর্ট সার্কিট স্ট্রেস বড় হয় এবং কম ভোল্টেজ বাঁকগুলির সংখ্যা ছোট হয়। কম ভোল্টেজের কারেন্ট যত বড় হবে, তারের উইন্ডিং টাইপ ব্যবহার করার সময় অস্থির অ্যাম্পিয়ার-টার্নের সমস্যা তত বেশি হবে। তাপ অপচয়ের সমস্যাটিও বিবেচনা করা দরকার। এই সময়ে, কম ভোল্টেজের জন্য ফয়েল উইন্ডিং ব্যবহার উপরের সমস্যাগুলি আরও ভালভাবে সমাধান করতে পারে। প্রথমত, ফয়েল পণ্যগুলিতে অক্ষীয় বাঁক এবং অক্ষীয় ঘুরানো সর্পিল কোণ থাকে না। উচ্চ এবং নিম্ন ভোল্টেজ উইন্ডিংগুলির অ্যাম্পিয়ার-টার্ন ভারসাম্যপূর্ণ, এবং শর্ট সার্কিট ঘটলে ট্রান্সফরমারের অক্ষীয় চাপ ছোট হয়। দ্বিতীয়ত, এর পাতলা নিরোধক কারণে, মাল্টি-লেয়ার এয়ার ডাক্টগুলি প্রক্রিয়ায় ইচ্ছামত সেট করা যেতে পারে এবং তাপ অপচয়ের সমস্যাটিও আরও ভালভাবে সমাধান করা যায়। কুণ্ডলীর অভ্যন্তরীণ ঢালাই সম্পূর্ণ স্বয়ংক্রিয় ফয়েল উইন্ডিং মেশিনে জেনন সুরক্ষা ঢালাই গ্রহণ করে, যার উচ্চ নির্ভুলতা, কম ঢালাই প্রতিরোধের, এবং কোনও বাহ্যিক ঢালাই প্রক্রিয়া নেই। ডিএমডি ইনসুলেশন ওয়াইন্ডিং লেয়ারের মধ্যে ব্যবহার করা হয়, এবং প্রান্তগুলি ঘুরানোর পরে রজন দিয়ে সিল করা হয় এবং নিরাময় করা হয়।
ক্রস-ফ্লো টপ-ব্লোয়িং কুলিং ফ্যান গৃহীত হয়, যার বৈশিষ্ট্য কম শব্দ, উচ্চ বাতাসের চাপ, সুন্দর চেহারা, ইত্যাদি এবং ট্রান্সফরমারের ওভারলোড ক্ষমতা বাড়ায়। ট্রান্সফরমার অপারেশনের নিরাপত্তা এবং নির্ভরযোগ্যতা উন্নত করতে তাপমাত্রা নিয়ন্ত্রণ একটি বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে।
পণ্যের বর্ণনা
Epoxy resin insulated dry type transformer is very safe product. It can be directly installed in the load center. It works well in the 100% humidity environment without pre-drying. It has been widely used in the constructions field, commercial center, airport, station, port, subway, factory, underground power distribution station, offshore oil drilling platform, power plant etc.
পণ্য বৈশিষ্ট্য
● আগুন-প্রতিরোধী
● আর্দ্রতা প্রতিরোধের
● সহজ রক্ষণাবেক্ষণ এবং ইনস্টলেশন
● রুক্ষ পরিবেশের পরিস্থিতিতে ভালভাবে চলছে
● অ-দূষণকারী পণ্য
● ব্যাপক অপারেশন সময় কম ক্ষতি
প্যারামিটার
| মডেল | কোন লোড লস (W) |
লোড লস (120%) |
ইমপেন্ডেন্স (%) |
নোলোড কারেন্ট (%) |
নয়েজ লেভেল (এলপিএ) dB |
ওজন (কেজি) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| মডেল | DIMENSION(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| মডেল | ক্যাপাসিটি (কেভিএ) | দৈর্ঘ্য (এমএম) |
প্রস্থ (মিমি) | উচ্চতা (এমএম) |
অনুদৈর্ঘ্য (এমএম) | অনুভূমিক (এমএম) | ওজন (কেজি) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
কোম্পানির প্রোফাইল
Shanghai Industry Transformers Co., Ltd (SGOB) হল বৈদ্যুতিক বন্টন সরঞ্জামের একটি পূর্ণ-পরিসর সরবরাহকারী। আমাদের পণ্য অন্তর্ভুক্ত:
● তেলে নিমজ্জিত ট্রান্সফরমার
● 35KV তেল-নিমজ্জিত ট্রান্সফরমার
● এক্সপক্সি রজন নিরোধক শুকনো-টাইপ পাওয়ার ট্রান্সফরমার
● নিরাকার খাদ বন্টন ট্রান্সফরমার
● ফটোভোলটাইক ট্রান্সফরমার
● বায়ু শক্তি ট্রান্সফরমার
● বক্স-শৈলী সাবস্টেশন ট্রান্সফরমার
আমাদের কোম্পানি 2007 সালে প্রতিষ্ঠিত হয়েছিল এবং আজ একটি 40,000 বর্গমিটার ওয়ার্কশপ এবং 200 জনেরও বেশি কর্মচারী রয়েছে। আমাদের পণ্য বিদ্যুত উত্পাদন এবং বিতরণ, কয়লা উৎপাদন, ধাতুবিদ্যা, তেল ও গ্যাস, রাসায়নিক, নির্মাণ, বন্দর, বিমানবন্দর, রেলওয়ে এবং পৌরসভা অবকাঠামোর মতো বিস্তৃত শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
আমরা বৈদ্যুতিক ক্যাবিনেট এবং ঘের, সুইচগিয়ার বাক্সের মতো সম্পর্কিত সরঞ্জামগুলিও উত্পাদন করি বর্তমানে, আমরা আমাদের পণ্যের লাইনকে অন্যান্য পাওয়ার-সম্পর্কিত এলাকায় প্রসারিত করছি যেমন গরম সঙ্কুচিত সংযোগকারী, বৈদ্যুতিক তার এবং সংশ্লিষ্ট যান্ত্রিক সরঞ্জাম ইত্যাদি। আমাদের লক্ষ্য হল একটি ওয়ান-স্টপ তৈরি করা। আমাদের বিশ্বব্যাপী গ্রাহক বেসের জন্য বৈদ্যুতিক সরঞ্জাম এবং যন্ত্রাংশ সরবরাহ প্ল্যাটফর্ম।
আমরা সর্বোচ্চ মানের পণ্য সরবরাহ করতে আমাদের কঠোর মান নিয়ন্ত্রণ ব্যবস্থার উপর নির্ভর করি। আমাদের 200 জন কর্মচারীর মধ্যে 46 জন প্রকৌশলী অভিজ্ঞ। আমাদের মান ব্যবস্থার জন্য যোগ্যতা অন্তর্ভুক্ত রয়েছে:
● চীনের ন্যাশনাল ট্রান্সফরমার কোয়ালিটি সুপারভিশন সেন্টার
● ISO-9001:2008 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম
● ISO-14001:2004 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম
● OHSMS18000 স্বাস্থ্য ও নিরাপত্তা ব্যবস্থা
Our Patents:
আমাদের উত্পাদন এবং গুণমান পরীক্ষার ক্ষমতা অন্তর্ভুক্ত:
● স্বয়ংক্রিয় ফয়েল ঘুর
● ডিজিটাল সিলিকন ইস্পাত চাদর এবং slitting
● সম্পূর্ণ স্বয়ংক্রিয় ভ্যাকুয়াম শুকানোর ওভেন এবং বার্নিশ লাইন
● HAEFLY আংশিক স্রাব পরীক্ষক
● HAEFLY পাওয়ার বিশ্লেষক
● HAEFLY সুরেলা বিশ্লেষক
ফলাফল হল আপনার পরিকাঠামো বিনিয়োগ সর্বাধিক করার জন্য উচ্চ দক্ষতা, কম শক্তি অপচয় এবং কম শব্দের একটি উচ্চতর পণ্য।
