ট্রান্সফরমারের উন্নত কুলিং সিস্টেম নিশ্চিত করে যে এটি দক্ষতার সাথে এবং শান্তভাবে কাজ করে, শব্দ দূষণ এবং তাপ উৎপাদন কমিয়ে দেয়। এটি শুধুমাত্র ট্রান্সফরমারের আয়ু বাড়ায় না বরং সামগ্রিক ব্যবহারকারীর অভিজ্ঞতাও বাড়ায়। শক্তির দক্ষতার উপর ফোকাস রেখে, SGOB 1600kva ড্রাই ট্রান্সফরমার উচ্চ মানের উপকরণ এবং অত্যাধুনিক উত্পাদন কৌশল নিযুক্ত করে যাতে শক্তির ক্ষয়ক্ষতি কম হয় এবং লোডের জন্য সর্বাধিক বিদ্যুৎ সরবরাহ করা যায়।

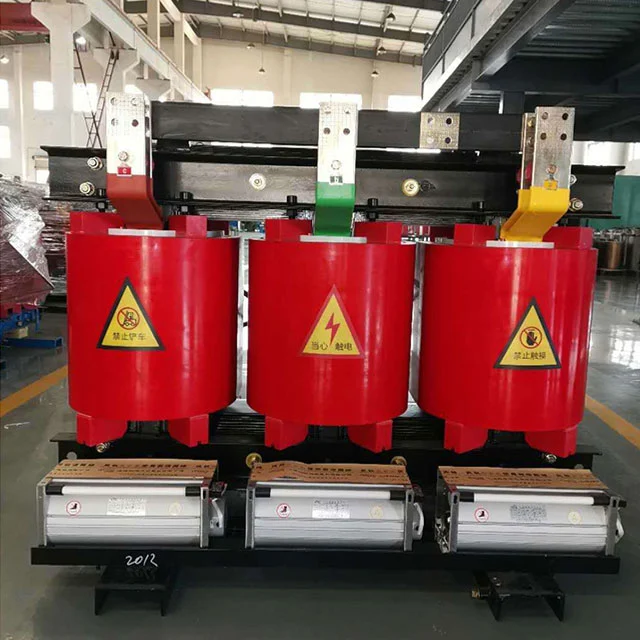

SGOB 1600kva ড্রাই ট্রান্সফরমার হল একটি প্রিমিয়াম বৈদ্যুতিক ডিভাইস যা আধুনিক শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনের উচ্চ-শক্তি চাহিদা মেটাতে ডিজাইন করা হয়েছে। 1600 কিলোভোল্ট-অ্যাম্পিয়ার (kva) এর একটি শক্তিশালী পাওয়ার রেটিং সহ, এই ট্রান্সফরমারটি বিভিন্ন সেটিংসে অতুলনীয় পারফরম্যান্স প্রদানের জন্য নির্ভুল প্রকৌশল, নির্ভরযোগ্যতা এবং দক্ষতাকে একত্রিত করে।
SGOB 1600kva ড্রাই ট্রান্সফরমার এর ড্রাই-টাইপ ডিজাইনের জন্য আলাদা, যা তেল লিক এবং পরিবেশ দূষণের ঝুঁকি দূর করে। এটি এটিকে একটি পরিবেশ বান্ধব সমাধান করে তোলে যা বিশ্বব্যাপী স্থায়িত্বের প্রচেষ্টার সাথে সারিবদ্ধ করে। এর কমপ্যাক্ট পদচিহ্ন এবং বলিষ্ঠ নির্মাণ নিশ্চিত করে যে এটি স্থান-সীমাবদ্ধ পরিবেশে ইনস্টল করা যেতে পারে, যখন এর শক্তিশালী বিল্ড দীর্ঘ নির্ভরযোগ্যতা এবং নির্বিঘ্ন অপারেশনের গ্যারান্টি দেয়।
ট্রান্সফরমারের উন্নত কুলিং সিস্টেম নিশ্চিত করে যে এটি দক্ষতার সাথে এবং শান্তভাবে কাজ করে, শব্দ দূষণ এবং তাপ উৎপাদন কমিয়ে দেয়। এটি শুধুমাত্র ট্রান্সফরমারের আয়ু বাড়ায় না বরং সামগ্রিক ব্যবহারকারীর অভিজ্ঞতাও বাড়ায়। শক্তির দক্ষতার উপর ফোকাস রেখে, SGOB 1600kva ড্রাই ট্রান্সফরমার উচ্চ মানের উপকরণ এবং অত্যাধুনিক উত্পাদন কৌশল নিযুক্ত করে যাতে শক্তির ক্ষয়ক্ষতি কম হয় এবং লোডের জন্য সর্বাধিক বিদ্যুৎ সরবরাহ করা যায়।
SGOB 1600kva ড্রাই ট্রান্সফরমারটি যথেষ্ট লোড সমর্থন করার জন্য ডিজাইন করা হয়েছে, এটি এমন অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ যেখানে উচ্চ শক্তির চাহিদা সামঞ্জস্যপূর্ণ এবং সমালোচনামূলক। উত্পাদন সুবিধা এবং ডেটা সেন্টার থেকে শুরু করে স্বাস্থ্যসেবা প্রতিষ্ঠান এবং শিক্ষাঙ্গনগুলিতে, এই ট্রান্সফরমারটি যেখানে এবং যখন প্রয়োজন হবে নির্ভরযোগ্য শক্তি সরবরাহ করতে প্রস্তুত।
এর প্রযুক্তিগত বৈশিষ্ট্যগুলি ছাড়াও, SGOB 1600kva ড্রাই ট্রান্সফরমার নির্দিষ্ট গ্রাহকের প্রয়োজনীয়তা মেটাতে বিভিন্ন ধরনের কাস্টমাইজেশন বিকল্প সরবরাহ করে। এর মডুলার ডিজাইন সহজে অ্যাক্সেস এবং সেবাযোগ্যতার জন্য অনুমতি দেয়, ডাউনটাইম এবং রক্ষণাবেক্ষণ খরচ কমায়। এটি নিশ্চিত করে যে ব্যবসাগুলি তাদের শক্তি খরচ অপ্টিমাইজ করতে পারে, তাদের কার্বন পদচিহ্ন কমাতে পারে এবং শক্তির বিলগুলিতে অর্থ সাশ্রয় করতে পারে৷
SGOB ব্র্যান্ডটি গুণমান এবং নির্ভরযোগ্যতার সমার্থক, এবং 1600kva ড্রাই ট্রান্সফরমারও এর ব্যতিক্রম নয়। এটি সমস্ত প্রাসঙ্গিক শিল্প মান এবং প্রবিধান পূরণ করে, এটি নিশ্চিত করে যে এটি বিভিন্ন অ্যাপ্লিকেশনে ব্যবহারের জন্য নিরাপদ এবং অনুগত। এর চিত্তাকর্ষক পারফরম্যান্স এবং নমনীয়তার সাথে, SGOB 1600kva Dry Transformer হল সেইসব ব্যবসার জন্য নিখুঁত পছন্দ যেগুলি সেরা দাবি করে।
পণ্য বৈশিষ্ট্য
সাংহাই ইন্ডাস্ট্রিয়াল ট্রান্সফরমার কোং লিমিটেড দ্বারা উত্পাদিত ইপোক্সি রেজিন কাস্ট 1600kva ড্রাই ট্রান্সফরমার উন্নত বিদেশী প্রযুক্তি প্রবর্তন করে শেনিয়াং ট্রান্সফরমার রিসার্চ ইনস্টিটিউটের সহযোগিতায় তৈরি এবং ডিজাইন করা হয়েছে। পণ্যের নির্ভরযোগ্যতা সূচক আন্তর্জাতিক উন্নত স্তরে পৌঁছেছে।
SGOB 1600kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.
SGOB 1600kva ড্রাই ট্রান্সফরমার এখন উচ্চ-বৃদ্ধি বিল্ডিং, বাণিজ্যিক কেন্দ্র, বিমানবন্দর, স্টেশন, ডক, সাবওয়ে, কারখানা, ভূগর্ভস্থ বিতরণ স্টেশন, অফশোর তেল ড্রিলিং প্ল্যাটফর্ম, পাওয়ার প্ল্যান্ট এবং কঠোর পরিবেশ এবং ব্যবহারের শর্ত সহ অন্যান্য স্থানে ব্যাপকভাবে ব্যবহৃত হয়।
প্রধান উপকরণ এবং বৈশিষ্ট্য
কয়েলটি কন্ডাক্টর হিসাবে F-শ্রেণীর উত্তাপযুক্ত তামার তার এবং নিরোধক হিসাবে গ্লাস ফাইবার এবং ইপোক্সি রজন যৌগিক উপাদান ব্যবহার করে। এর সম্প্রসারণ সহগ তামার পরিবাহীর কাছাকাছি এবং এর ভালো প্রভাব প্রতিরোধ ক্ষমতা, তাপমাত্রা পরিবর্তন প্রতিরোধ এবং ফাটল প্রতিরোধ ক্ষমতা রয়েছে। গ্লাস ফাইবার এবং ইপোক্সি রজনের সমস্ত উপাদান স্ব-নির্বাপক এবং জ্বলতে থাকবে না। একই সময়ে, উচ্চ-ভোল্টেজ কয়েলটি 1mbar ভ্যাকুয়াম অবস্থার অধীনে ইপোক্সি রজন দিয়ে ঢালাই করা হয় এবং কয়েলের ভিতরে কোন বুদবুদ নেই, এটি নিশ্চিত করে যে কয়েলটির আংশিক স্রাব ছোট। একই সময়ে, ট্রান্সফরমারের ক্ষতি কার্যকরভাবে হ্রাস করা হয়।
ট্রান্সফরমারের আয়রন কোর 30EH120 সিরিজের উচ্চ-ব্যপ্তিযোগ্য কোল্ড-রোল্ড সিলিকন স্টিল শীট দিয়ে তৈরি, যাতে নিপ্পন স্টিল, জাপান থেকে আমদানি করা সুশৃঙ্খল গ্রেইন ওরিয়েন্টেশন, 45° ফুল-বেভেল জয়েন্ট এবং চার-স্তরের স্টেপ-বাই-স্ট্যাকিং। আর্দ্রতা এবং মরিচা রোধ করতে আয়রন কোরের পৃষ্ঠটি অন্তরক রজন পেইন্ট দিয়ে সিল করা হয়েছে এবং দুটি ক্ল্যাম্প এবং ফাস্টেনারে ক্ষয়-বিরোধী প্রতিরক্ষামূলক স্তর রয়েছে। সম্পূর্ণ আয়রন কোর একটি নন-স্ট্যাকড আয়রন জোয়াল এবং স্টিলের টান প্লেট গঠন গ্রহণ করে, যা কার্যকরভাবে নো-লোড লস, নো-লোড কারেন্ট এবং আয়রন কোর শব্দ কমিয়ে দেয়।
For low voltage and high current coils, the short circuit stress is large when short circuit occurs, and the number of low voltage turns is small. The larger the low voltage current is, the more prominent the problem of unstable ampere-turns will be when the wire winding type is used. The heat dissipation problem also needs to be considered. At this time, the use of foil winding for low voltage can better solve the above problems. First of all, foil products do not have axial turns and axial winding spiral angles. The ampere-turns of high and low voltage windings are balanced, and the axial stress of the transformer is small when short circuit occurs. Secondly, due to its thin insulation, multi-layer air ducts can be set at will in the process, and the heat dissipation problem is also better solved. The internal welding of the coil adopts xenon protection welding on the fully automatic foil winding machine, which has high precision, low welding resistance, and no external welding process. DMD insulation is used between the winding layers, and the ends are sealed and cured with resin after winding.
The cross-flow top-blowing cooling fan is adopted, which has the characteristics of low noise, high wind pressure, beautiful appearance, etc., and enhances the overload capacity of the transformer. The temperature control adopts an intelligent temperature controller to improve the safety and reliability of the transformer operation.
পণ্যের বর্ণনা
ইপোক্সি রজন উত্তাপযুক্ত শুষ্ক টাইপ ট্রান্সফরমার খুব নিরাপদ পণ্য। এটি সরাসরি লোড সেন্টারে ইনস্টল করা যেতে পারে। এটি প্রাক-শুকানো ছাড়াই 100% আর্দ্রতার পরিবেশে ভাল কাজ করে। এটি নির্মাণ ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে, বাণিজ্যিক কেন্দ্র, বিমানবন্দর, স্টেশন, বন্দর, পাতাল রেল, কারখানা, ভূগর্ভস্থ বিদ্যুৎ বিতরণ স্টেশন, অফশোর তেল ড্রিলিং প্ল্যাটফর্ম, পাওয়ার প্লান্ট ইত্যাদি।
পণ্য বৈশিষ্ট্য
● আগুন-প্রতিরোধী
● Moisture resistance
● Easy maintenance and installation
● রুক্ষ পরিবেশের পরিস্থিতিতে ভালভাবে চলছে
● Non-polluting product
● ব্যাপক অপারেশন সময় কম ক্ষতি
প্যারামিটার
মডেল | কোন লোড লস (প) |
লোড লস (120%) |
ইমপেন্ডেন্স (%) |
নোলোড কারেন্ট (%) |
নয়েজ লেভেল (এলপিএ) dB |
ওজন (KG) |
SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
মডেল | মাত্রা(MM) | |||||||||
a | b | c | d | e | f | g | h | K1 | K2 | |
SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
মডেল | ক্যাপাসিটি (কেভিএ) | দৈর্ঘ্য (এমএম) |
প্রস্থ (মিমি) | উচ্চতা (এমএম) |
অনুদৈর্ঘ্য (এমএম) | অনুভূমিক (এমএম) | ওজন (কেজি) |
SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
কোম্পানির প্রোফাইল
Shanghai Industry Transformers Co., Ltd (SGOB) হল বৈদ্যুতিক বন্টন সরঞ্জামের একটি পূর্ণ-পরিসর সরবরাহকারী। আমাদের পণ্য অন্তর্ভুক্ত:
● তেলে নিমজ্জিত ট্রান্সফরমার
● 35KV তেল-নিমজ্জিত ট্রান্সফরমার
● এক্সপক্সি রজন নিরোধক শুকনো-টাইপ পাওয়ার ট্রান্সফরমার
● নিরাকার খাদ বন্টন ট্রান্সফরমার
● ফটোভোলটাইক ট্রান্সফরমার
● বায়ু শক্তি ট্রান্সফরমার
● বক্স-শৈলী সাবস্টেশন ট্রান্সফরমার
আমাদের কোম্পানি 2007 সালে প্রতিষ্ঠিত হয়েছিল এবং আজ একটি 40,000 বর্গমিটার ওয়ার্কশপ এবং 200 জনেরও বেশি কর্মচারী রয়েছে। আমাদের পণ্য বিদ্যুত উত্পাদন এবং বিতরণ, কয়লা উৎপাদন, ধাতুবিদ্যা, তেল ও গ্যাস, রাসায়নিক, নির্মাণ, বন্দর, বিমানবন্দর, রেলওয়ে এবং পৌরসভা অবকাঠামোর মতো বিস্তৃত শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
আমরা বৈদ্যুতিক ক্যাবিনেট এবং ঘের, সুইচগিয়ার বাক্সের মতো সম্পর্কিত সরঞ্জামগুলিও উত্পাদন করি বর্তমানে, আমরা আমাদের পণ্যের লাইনকে অন্যান্য পাওয়ার-সম্পর্কিত এলাকায় প্রসারিত করছি যেমন গরম সঙ্কুচিত সংযোগকারী, বৈদ্যুতিক তার এবং সংশ্লিষ্ট যান্ত্রিক সরঞ্জাম ইত্যাদি। আমাদের লক্ষ্য হল একটি ওয়ান-স্টপ তৈরি করা। আমাদের বিশ্বব্যাপী গ্রাহক বেসের জন্য বৈদ্যুতিক সরঞ্জাম এবং যন্ত্রাংশ সরবরাহ প্ল্যাটফর্ম।
আমরা সর্বোচ্চ মানের পণ্য সরবরাহ করতে আমাদের কঠোর মান নিয়ন্ত্রণ ব্যবস্থার উপর নির্ভর করি। আমাদের 200 জন কর্মচারীর মধ্যে 46 জন প্রকৌশলী অভিজ্ঞ। আমাদের মান ব্যবস্থার জন্য যোগ্যতা অন্তর্ভুক্ত রয়েছে:
● চীনের ন্যাশনাল ট্রান্সফরমার কোয়ালিটি সুপারভিশন সেন্টার
● ISO-9001:2008 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম
● ISO-14001:2004 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম
● OHSMS18000 Health and Safety System
আমাদের পেটেন্ট:
আমাদের উত্পাদন এবং গুণমান পরীক্ষার ক্ষমতা অন্তর্ভুক্ত:
● স্বয়ংক্রিয় ফয়েল ঘুর
● Digital silicone steel sheeting and slitting
● সম্পূর্ণ স্বয়ংক্রিয় ভ্যাকুয়াম শুকানোর ওভেন এবং বার্নিশ লাইন
● HAEFLY আংশিক স্রাব পরীক্ষক
● HAEFLY পাওয়ার বিশ্লেষক
● HAEFLY সুরেলা বিশ্লেষক
ফলাফল হল আপনার পরিকাঠামো বিনিয়োগ সর্বাধিক করার জন্য উচ্চ দক্ষতা, কম শক্তি অপচয় এবং কম শব্দের একটি উচ্চতর পণ্য।
